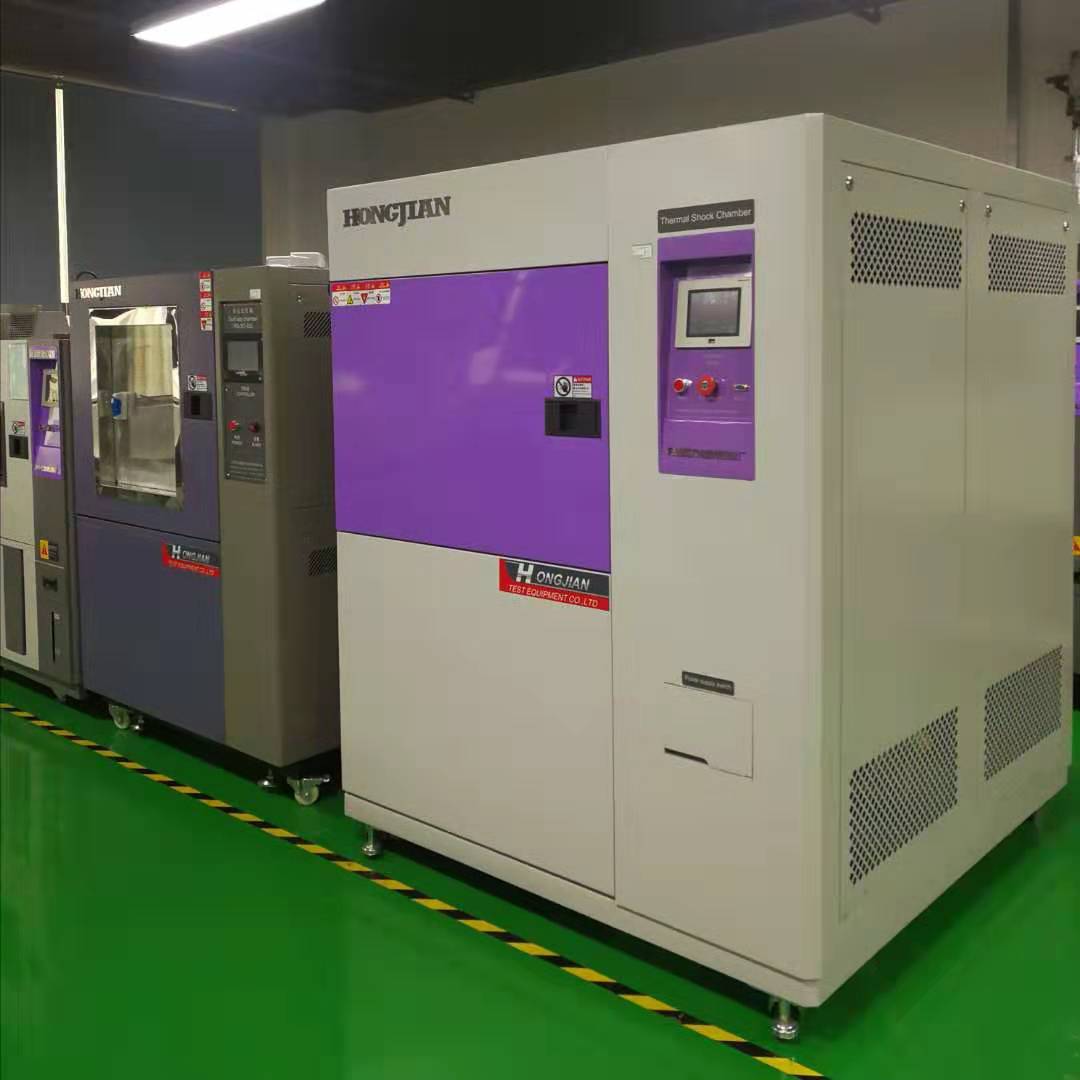

快速溫度變化箱/

高低溫快速溫變試驗箱

詳細介紹

規格與技術參數

產品型號			SDJ-225L
產品介紹			本產品適用于考核各種產品或材料及家用電器、儀器、儀表元器件等電工電子、汽車、摩托車產品，在高溫、低溫、濕度環境條件下的適應性試驗，可供各種科研機構及廠礦中心試驗室做可靠性試驗。
產品特點			? 采用國際品牌進口壓縮機，國際知名的制冷配件，保證了制冷系統的性能穩定。 ? 內箱體采用SUS304#高亮度鏡面不銹鋼 ? 外箱體采用SUS304#拉絲不銹鋼板或防銹處理冷軋鋼板（噴塑），結構合理，外形美觀大方。 ? 采用進口數顯溫控儀（TEMI880 ）。 ? 多重安全保護：冷媒高壓保護、壓縮機過載保護、過流保護、超溫保護、漏電保護。 ? 全新完美的造型設計，外觀高質感水準。低噪音設計，可連接電腦。 ? 玻璃視窗配高亮度熒光燈，讓使用者隨時可觀察試驗箱內的狀況。 ? 利用多翼式鼓風機強力送風循環，避免任何死角，使室內溫度分布均勻。 ? 箱門密封條采用耐高低溫的硅橡膠，密封性能良好。
產品優勢			1、產品性能優良、品種齊全，可根據客戶的需求定制、價格優惠。 2、公司有健全的質量保證體系，保證產品的質量。 3、7×24小時的服務保證體系，保證產品的售后服務。 4、產品經久耐用，可以進行長時間的連續性試驗。
試樣限制			本試驗設備禁止進行： 1.易燃、易爆、易揮發性物質試樣的試驗 2.儲存腐蝕性物質試樣的試驗 3.儲存生物試樣的試驗 4.儲存強電磁發射源試樣的試驗
容積、尺寸和重量
標稱內尺寸			500mm×600mm×750mm（225L）深寬高
外形尺寸大約			1150mm×1100mm×1300mm 深寬高(實際尺寸為準)
結構			組合式結構
重量			約300 kg
性能
測試環境條件			環境溫度+25℃、相對濕度≤85%、試驗箱內無試樣條件下。
測試方法			GB/T 5170.2-1996 《電工電子產品環境試驗設備基本參數檢定方法》
測試方式			待測物完全靜止測試方式。此方法是當前電子部品測試用、研究用、以及半導體大量篩選用之首選。
技術參數
調溫調濕方式			平衡調溫調濕方式（BTHC）PID智能調節
溫度范圍			-60℃～+150℃ 線性范圍-40℃～140℃
濕度范圍			20%～98%R.H
升溫時間			每分鐘10度（非線性）
降溫時間			每分鐘10℃（非線性）
溫度均勻度			±1.5℃
溫度波動度			±0.5℃
濕度均勻度			±2.5%R.H
濕度波動度			±2%R.H
溫度校準點為			+23 °C and +80 °C
試驗方法			GB/T2423.1-1989 電工電子產品基本環境試驗規程試驗A：低溫試驗方法 GB/T2423.2-1989 電工電子產品基本環境試驗規程試驗B：高溫試驗方法
結構特征
保溫圍護材料			外箱體材料：烤漆內箱體材料：SUS304#鏡面不銹鋼箱體保溫材料：硬質聚氨酯泡沫+進口超細玻璃纖維大門保溫材料：進口超細玻璃纖維、硅橡膠、密封條
空氣控制方式			強制循環通風，平衡調溫調濕法（BTHC）。既指在制冷系統連續工作的情況下，控制系統根據設定溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態平衡。
空氣循環系統			內置空氣間、循環風道及不銹鋼離心風機，通過頂部的導風板以及散流器，采用上出下進的熱風循環方式將調和室中調和好的溫濕度風均勻的從頂部格板中吹出，從而達到均勻控制溫濕度的目的。
門			單開門（左合葉，右把手），采用雙層耐高低溫不銹鋼板及硅橡膠二層密封以確保測試區之密閉。門框裝有防爆防凝露電熱裝置。
觀察窗			透明電熱膜中空鋼化玻璃1個（位于大門中間位置），觀察窗內帶照明燈，便于使用者觀察箱內試驗狀況。
控制面板			控制器顯示屏、超溫保護設定器、電源開關、照明開關、開機開關。
機械室			制冷機組、接水盤、冷凝器、冷凝風機、膨脹閥、電磁閥、干燥器、板換、儲液罐、油分離器等。
配電控制柜			內部裝有各種電器配件連接板。
電源線孔			位于箱體背面，長3米。
標準配置			自動除霧玻璃視窗（雙層中空鋼化導電玻璃）、上下可調樣品架2層、可移動腳輪4只、電源線3米、RS232通訊接口、測試孔Φ60mm1個（位于箱體左側）、箱內高亮度節能照明燈1只。
選購配件			記錄儀、電腦軟件、帶測試操作孔玻璃門。
加熱系統
加熱方式	加熱空氣方式
加熱器	采用鎳鎘合金電加熱絲式加熱器
控制方式	無觸點等周期脈沖調寬，SSR（固態繼電器）
加濕系統
加濕方式	利用加熱水蒸汽的方式進行空氣加濕
加濕器	加濕器采用優質全不銹鋼套式加濕管，具有防干燒的功能。
加濕用水	水質：電阻率>500Ω·M
供水補水方式	采取自動供水、補水系統，保證試驗長時間進行。
制冷系統
制冷方式	機械式二元制冷方式
制冷壓縮機	采用全封閉壓縮機（法國泰康）
冷卻方式	風冷
蒸發器	翅片管式蒸發器
冷凝器	風冷冷凝器
節流裝置	膨脹閥+電磁閥＋毛細管
蒸發冷凝器	不銹鋼釬焊板式換熱器（僅SL/G型）
制冷機控制方式	控制系統的PLC(可編程邏輯控制器)根據試驗條件自動調節制冷機的運行工況壓縮機回氣冷卻回路能量調節回路冷凝壓力調節閥
制冷劑	采用臭氧耗損指數均為0的環保制冷劑，R404a/R23。
控制系統
控制器型號		LED液晶觸摸屏可編程彩色溫濕度控制器
觸摸式熒屏		可任意設定固定條件程序條件，可中、英文畫面切換，并可設定固化試驗名稱、序號等。
可設定時間范圍		0—99H59min。
可程式模式		同時設定120組不同條件之程式，任一組程序中，可分1200段進行工作，可任意截取部分段數來執行循環，或作任意段、組的周期循環工作。
		每組程序內，最多可設定1200段不同之溫度及時間（每段最大可設定99h59min）120組程式又可任意作串接，最大段數循環周期可達999次。
設置		觸摸式設定、安位直接顯示、所有條件完全由微電腦自動鎖定
控制		升、降溫可作斜率控制、曲線控制，并且具有自行校正溫度基準點之功能。具有PID自動演算之功能，可減少人為設定時所帶來之便。
安全		具有斷電記憶裝置，復電時可繼續執行剩余之程式，并且可作機器預約執行啟動及機器運轉時間。
報警		在設定或運轉中如發生錯誤時，會提供警示訊號。
輸出		控制器具有記錄訊號端口輸出，可連接溫濕度記錄儀。
接口		具備標準RS—232通訊接口，傳輸距離長，可連線PC作控制及記錄。
安全保護裝置
制冷系統		壓縮機過熱保護壓縮機過流保護壓縮機超壓保護壓縮機過載保護
試驗箱		可調式超溫保護試驗空間溫度熔斷絲空氣調節通道極限超溫保護風機電機過熱、過載保護加熱器短路、過載保護
電源保護		電源漏電保護相序缺相保護電源過載過流保護接地保護
其他配置
電源線纜		五芯（三相四線+保護地線）電纜1條（約3米長）
電源/功率		AC380V、50Hz/10KW
環境條件		溫度：5℃～35℃ 相對濕度：≤85% 氣壓：86kPa～106kPa
供電條件電源		AC380V 三相四線+保護地線電壓允許波動范圍：AC（380±38）V 頻率允許波動范圍：（50±0.5）Hz 保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用
噪音		試驗箱前1.5米處無障礙測量值約90 dB(A)
